振華興3D自動光學檢測儀 在線式3D AOI檢測設備

在線3D AOI 產品特點 1、支持離線編程和調試 2、500萬像素工業攝像機 3、全新的光源設計，有效剔除不良 4、矢量分析算法，多種軟件檢測算法綜合運用實現最佳檢測能力 5、設備可直接和NGBUFFER以及其他設備通過特定的通訊協議進行數據的交互 6、中央服務器模式，可通過中央控制服務器收集所有機,臺的測試信息，便于生產的綜合管理，多臺設備只需要一位操作人員

135-1032-6713 立即咨詢

產品介紹

振華興3D自動光學檢測儀 在線式3DAOI檢測設備


在線3D AOI 產品特點
1、支持離線編程和調試
2、500萬像素工業攝像機
3、全新的光源設計，有效剔除不良
4、矢量分析算法，多種軟件檢測算法綜合運用實現最佳檢測能力
5、設備可直接和NGBUFFER以及其他設備通過特定的通訊協議進行數據的交互
6、中央服務器模式，可通過中央控制服務器收集所有機,臺的測試信息，便于生產的綜合管理，多臺設備只需要一位操作人員

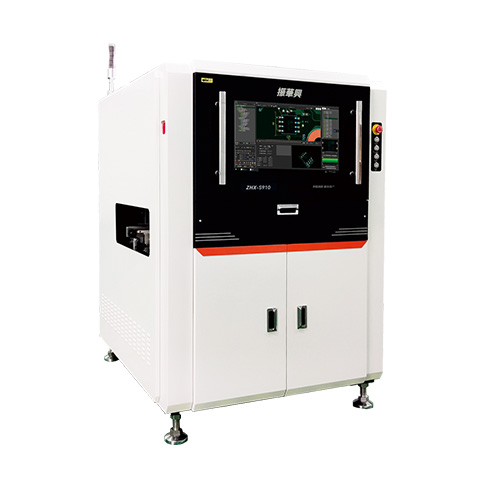

振華興3D自動光學檢測儀


振華興AOI上下同時檢，靈活/多用途AOI
不同型號適用于生產在線的多個質量控制位置，包括錫膏印刷后2D的錫膏質量檢查，回流焊接前的元器件測定，回流焊接后PCBA的工藝品質檢查，以及手插件波峰接后的檢查

兩個同步視覺系統
設備具備上下兩個同步視覺系統，可自動對雙面基板的兩面信息進行同時檢測，并將結果同步輸出?？筛鶕?jù)實際的檢測需求選擇上下檢測的形式，如上下同時檢測，或者只檢測當前面。
光源互斥功能可以有效的避免上下同時拍照造成的相互干擾。

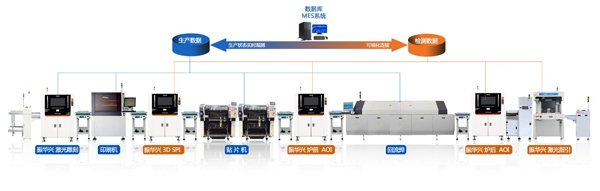

振華興3DAOI配線

多級用戶管理系統
軟件可采用多級用戶進行管理，保證軟件操作和修改的嚴謹性。
可追溯：程序的修改以及測試人員可追溯，強化AOI的操作以及程序管理。

AB面數據共享
通過智能相機條碼識別系統，自動識別TOP面或者BOT面條碼，條碼信息可根據需求選擇共享并可以關聯綁定，便于數據的維護管理。

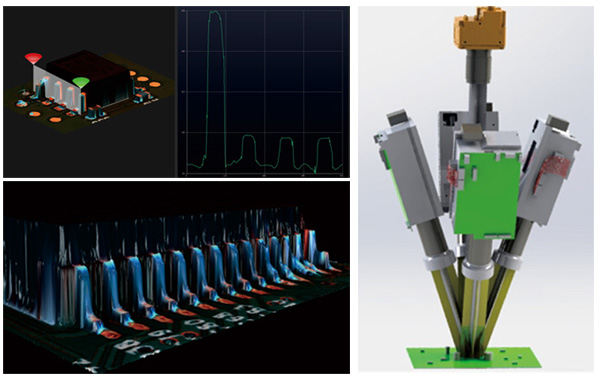

3D自動光學檢測儀

視覺識別系統
1、鏡頭:高分辨率遠心工業鏡頭，20微米，15微米，12微米，10微米，8微米可選
2、判別方法:矢量分析算法，集成邏輯或運算，雙邊亮度邊界距離，元件本體跟蹤，OCV,亮度模板匹配，顏色距離，顏色抽取亮度極差亮度偏差，高度變化最小跨度等三十余種演算法。
3、光源:環形塔狀架構，超亮紅綠藍自四色LED頻閃光源
4、每畫面處理時間:220~450ms4
5、相機:500萬像素
6、0201元件:<7.6ms
7、波峰焊檢測:多錫，少錫，短路，苞焊，沙孔
8、錫育印刷:有無、偏斜、少錫多錫、斷路、污染
9、零件缺陷:缺件、偏移、歪斜、立碑、側立、翻件、極性反、錯件、破損
10、焊點缺陷:錫多、錫少、連錫、銅箔污染等(符合ROHS 無鉛焊接檢測要求)
11、可檢測最小元件及間距:0201&0.4mmpitch(20um)01005&0.3mm pitch(15um)
12、FOV: 48.96*40.96 mm (5MP & 20um); 36.72*30.72 mm (5MP & 15um)50*45mm (12MP & 15um);40*30mm (12MP & 10um
